手動影像測量儀/2.5影像測量儀

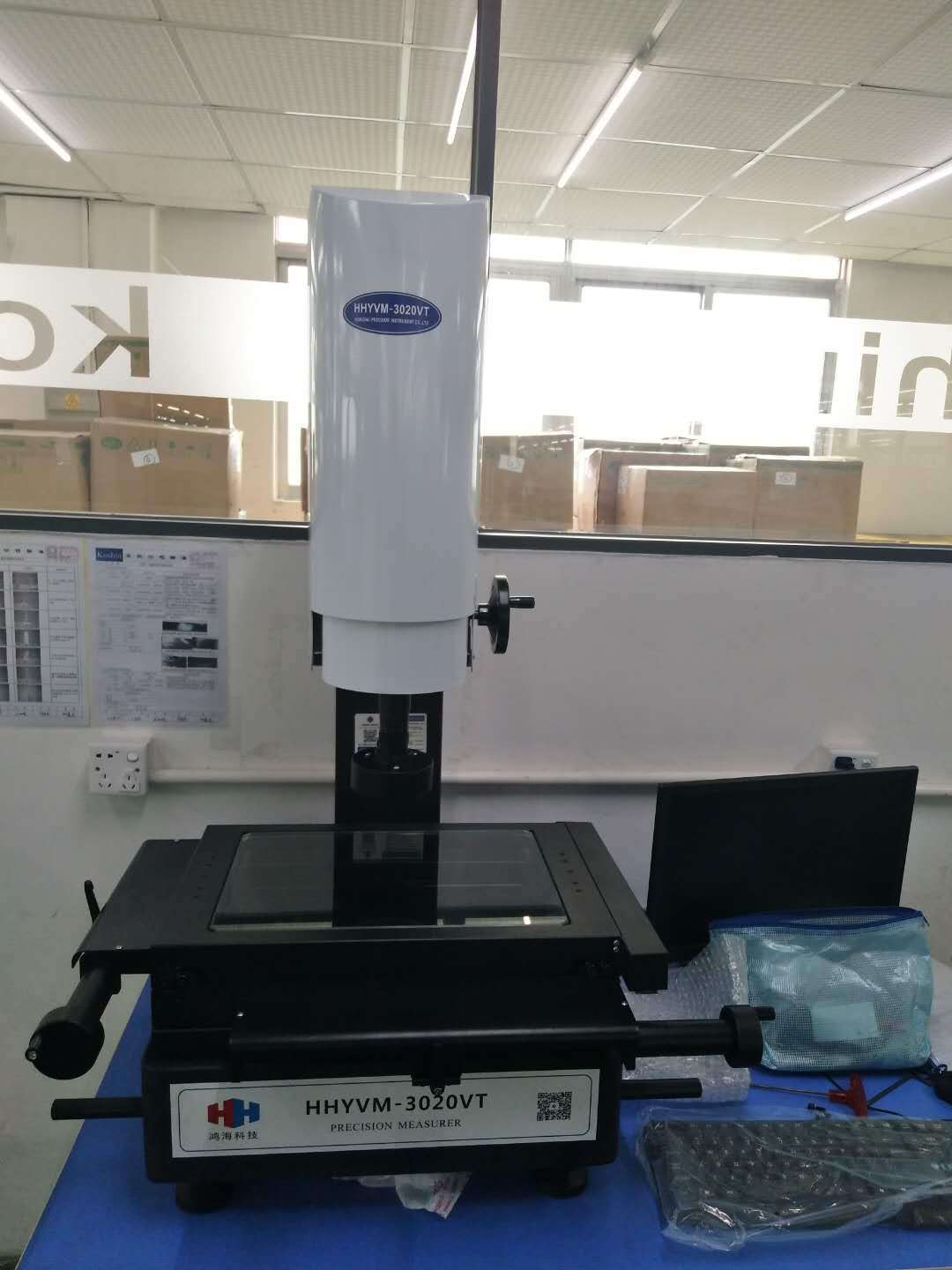

HHYVM系列二次元影像量測儀

該儀器適用于以二坐標測量為目的一切應用領域。在機械、電子、鐘表、塑膠、模具等行業被廣泛使用。強大的YR-C測量軟件，可實現所有二維平面測量功能。還具備拍地圖、產品輪廓掃描、專業SPC設計、手動CNC、宏測量等功能。

技術指標
儀器型號              HHYVM-1510VT             HHYVM-2010VT               HHYVM-3020VT              HHYVM-4030VT
方向移動行程     150*100mm                     200*100mm                     300*200mm                    400*300mm
導軌                                                                              高精密V型交叉軌
最小顯示值                                                                  0.001mm
鏡頭                                                                          0.7~4.5倍高清晰手動卡位光學變倍鏡頭
放大倍率                                                                      34-220倍
CCD                                                                          1/3 高分辨率彩色攝影機
量測精度                                                                   (3+L/200)um Z：（5+L/200）um
測量軟體                                                                     HH-C
儀器基座                                                                      000級高穩定性花崗石底座
照明                                                                             上、下光源均用可調節亮度LED無影燈
外形尺寸               500*550*950mm            700*650*650mm             700*650*950mm          980*750*950mm
儀器重量                 120kg                                        150kg                           180kg                              300kg
選購件                                                                        電腦選購；0.5倍/2倍攝影目鏡，可增強或降低倍數
