一鍵式測量儀/閃測儀
大視野影像閃測、高精度、全自動，開創快速測量新理念，通過將遠心成像與智能圖像處理軟件的完美結合，任何繁瑣的測量任務，都變得無比簡單。
只需把工件放置到有效測量區域，然后輕輕按一鍵，工件所有二維尺寸瞬間完成測量。
我們的產品從立式、臥式到大尺寸圖像拼接，國內產品最全，自主軟件開發、一站式解決方案！
專為軸類產品測量而生，脫軸類產品因滾動而造成的測量誤差，大大提高軸類產品測量的穩定性、準
確性！
采用我司自主研發的先進畸變校正
技術，確保在視野范圍內的各位置、各角度測量結果穩定精準。精密測量儀器每1 u m 都至關重要，我們用心做好每1 u m 的進步。
在傳統影像儀測量技術之上，融入了先進的圖像拼接算法，集大視野、大行程于一體，拼接精度達到 u m ,測量效率提升21倍以上。

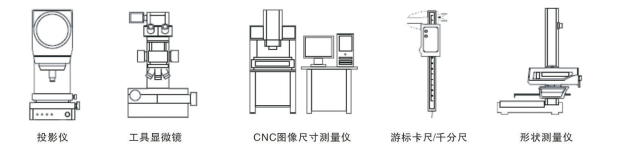

打破傳統的測量工具
用于各做檢測工序
初樣檢測
●通過縮短安裝時間提高生產性不依賴檢查人員的經驗
●符合國家基準的可追溯管理
入庫檢測
●按規定標準對多品種產品的入庫檢查進行管理●增加檢查產品數，降低不良發生的風險
●通過測量未檢查部位從而提高質量
抽樣檢測
●通過縮短準備時間提高設備稼動率
●通過提高設備調整精度改善成品率
●檢察人員以外的人員也可以進行檢測，從而減少品質部門的負擔
出貨檢測
●按規定標準對多品種產品的入庫檢查進行管理
●增加檢查產品數，降低不良發生的風險
●通過測量未檢查部位從而提高質量
可選配：
① 特殊機型及軟件功能可接受定制
② 可選配手動升降工作平臺
③ 可選配表面同軸光
規格參數
型號 | O МQ100c | OMQ120C | OMQ120C |
測量行程（ mm ) | 82x55 | 120x80 | 120x80 |
Z 軸移動方式 | 自動 | 自動 | 自動 |
光學鏡頭 | 雙遠心光學鏡頭 | 雙遠心光學鏡頭 | 雙遠心雙倍率光學鏡頭 |
景深（ mm ) | 80 | 80 | 80 |
圖像傳感器（像素） | 2000萬 | 2000萬 | 雙2000萬 |
測量精度（ um ) | ±(2.5+ L /50) | ±(2.5+ L /50) | ±(2.5+ L /50) |
±(1.5+ L /50) | |||
重復性（ u m ) | ±1.5 | ±1.5 | ±1.5 |
±1.0 | |||
光源 | 1000級程控光源輪廓光：遠心平行光表面光： LED 環形光 | ||
圖像處理 | IVT 先進圖像分析方法，256灰度等級，20:1亞像素處理技術 | ||
軟件 | IVT - VISION | ||
最小顯示單位（ mm ) | 0 .00001 | ||
Z 軸移動范圍（ mm ) | 45 | ||
Z 軸工作距離（ mm ) | 145 | ||
外形尺寸（ mm ) | 260X450X660 | 280X480X680 | 260X480X800 |
重量（ KG ) | 28 | 30 | 35 |
承重（ KG ) | 5 | ||
工作環境 | 電源：220V/50Hz 振動：<0.002mm/ s ,<15Hz 溫度：22℃±5℃濕度：20-80% | ||
可選配：
① 特殊機型及軟件功能可接受定制
② 可選裝激光測量三維尺寸
③ 可選裝雙倍率+雙相機
④ 可選裝低角自動升降分區光源
規格參數
型號 | O МQ322 | OMQ422 | OMQ522 |
測量行程XYZ（ mm ) | 300x200x200 | 400x300x200 | 500x400x200 |
機臺移動方式 | 自動 | 自動 | 自動 |
單視野測量范圍（mm） | 86x57 | 86x57 | 86x57 |
光學鏡頭 | 雙遠心光學鏡頭 | 雙遠心光學鏡頭 | 雙遠心雙倍率光學鏡頭 |
景深（mm） | 150 | 150 | 150 |
圖像傳感器（像素） | 2000萬 | 2000萬 | 2000萬 |
平臺移動測量精度（ um ) | ±3.0+ L /200) | ±3.0+ L /200) | ±3.0+ L /200) |
平臺未移動測量精度（ um ) | ±2.0 | ±2.0 | ±2.0 |
重復性（ u m ) | ±2.0 | ±2.0 | ±2.0 |
光源 | 1000級程控光源輪廓光：遠心平行光表面光： LED 環形光/同軸光 | ||
圖像處理 | IVT 先進圖像分析方法，256灰度等級，20:1亞像素處理技術 | ||
軟件 | IVT - VISION | ||
最小顯示單位（ mm ) | 0 .00001 | ||
外形尺寸（ mm ) | 1170X700X1707 | 1170X700X1707 | 1353X886X1707 |
重量（ KG ) | 280 | 300 | 400 |
承重（ KG ) | 20 | ||
工作環境 | 電源：220V/50Hz 振動：<0.002mm/ s ,<15Hz 溫度：22℃±5℃濕度：20-80% | ||
