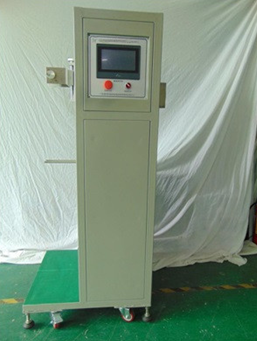

充電接口電纜彎曲試驗機

充電接口電纜彎曲試驗機

一、概述

本設備用于不可拆卸電器附件進行彎曲試驗。

將試樣固定在夾具上，加一定荷重，試驗時夾具左右動。經一定次數后，檢視其斷線率，或至無法通電時，查看其總計擺動次數。本機能自動計數，試料彎折至無法通電時，儀器自動停止工作。

滿足GB/T20234.1-2015《電動汽車傳導充電用連接裝置 第1部分：通用要求》第6.15章和7.15章節 機械強度，參考該標準表7 彎曲試驗重物施加的力。

按照GB/T11918.1-2014《工業用插頭插座和耦合器 第1部分：通用要求》第24章 機械強度，第24.4章 不可拆線電器附件的進行彎曲試驗，請見該標準表16 重物施加的力及圖9所示 彎曲試驗裝置。

IEC 62196-1:2014

二、技術參數

1.動力總成：伺服電機+渦輪減速箱帶動

2.控制系統：進口7寸人機界面（真彩液晶觸摸屏）、松下可編程控制器（PLC）
3.屏幕設定和顯示資料：參數監控、角度設定、速度預調、計數設定、報警指示和字符提示等；
4.試驗工位：單工位

5.程序可自行設定單工位或者任意工位的實驗
6.試驗速率：MAX可設置和智能調節（5～60次/分(r.p.m)(一個來回算一次)
7.試驗彎曲旋轉角度：可設置和智能調節（左右角度5~180度試驗角度可預置）
8.計數器：0～9999999次可預置，有停電記憶功能
9.砝碼重量及材質： 20N，25N，50N，75N，100N砝碼各一套；

10.可接入負載（負載需外購）
15.外部帶指針顯示彎曲角度

16.有檢測斷線功能
17.帶電線的固定支架1套，方便夾線安裝
18.形尺寸：約W950＊D650＊H1600mm
19.重量：約320Kg

20.電源電壓：AC220V±5%、50Hz10A
