電池跌落試驗機

一、產品名稱：電池跌落試驗機

二、產品型號：HH-204

三、產品概述：
    本機適用于行動電話（手機）、對講機、電子詞典、樓寓對講電話、CD/MD/MP3等小型消費類電子制品及零部件之自由落下試驗；該機采用氣動結構，將被測試件置于專用夾具（可調行程）夾牢，按下跌落鍵，氣缸松開，試件將作自由落體試驗，跌落高度可作上下調整，高度表可得知試件跌落高度，本機關鍵元件性能可靠，多種跌落地板可供選用。

四、滿足標準：
     GB/T 31241-2014 　 《 便攜式電子產品用鋰離子電池和電池組安全要求》
     UN38.3 《聯合國危險物品運輸試驗和標準手冊》
     IEC62133 《由電芯組成的電池（組）以及運用于便攜式設備的安全要求》
     UL 1642:2012 《鋰電池標準》

五、設備技術參數：
    1、最大試件重量：2kg
    2、跌落高度：400～1500mm（可調）
    3、高度精度：±1mm
    4、夾持方式：氣動夾持
    5、跌落地板介質：鋼板
    6、跌落方式：自由跌落
    7、跌落面尺寸：560x410mm
    8、使用氣壓：0.4 MPa
    9、機臺尺寸：700x900x1650mm
   10、重 量：80kg
   11、電 源：AC220V
   12、功 率：300W

六、設備安裝環境：
    1、環境溫度：0-50℃；
    2、相對濕度：45-85%RH；
    3、大氣壓力：86～106KPa；
    4、無陽光直接照射或其它熱源直接輻射；
    5、周圍無強烈振動；

七、設備主要配件清單：
           名稱                                品牌                                   產地
           氣缸                                星辰                                   浙江
         電磁閥                             亞德客                                 臺灣
         調壓閥                             亞德客                                 臺灣
         高度表                              山騰                                    江西
           電機                                川銘                                    廣東
       滾珠絲桿                            海元                                     臺灣
         編碼器                            杰特士                                  上海
   行程限位開關                         一佳                                    上海
   其他電器元件                         國產                                    中國

八、設備配置清單：
    1、試驗機主機： 1臺
    2、使用說明書： 1份
    3、控制器說明書： 1份

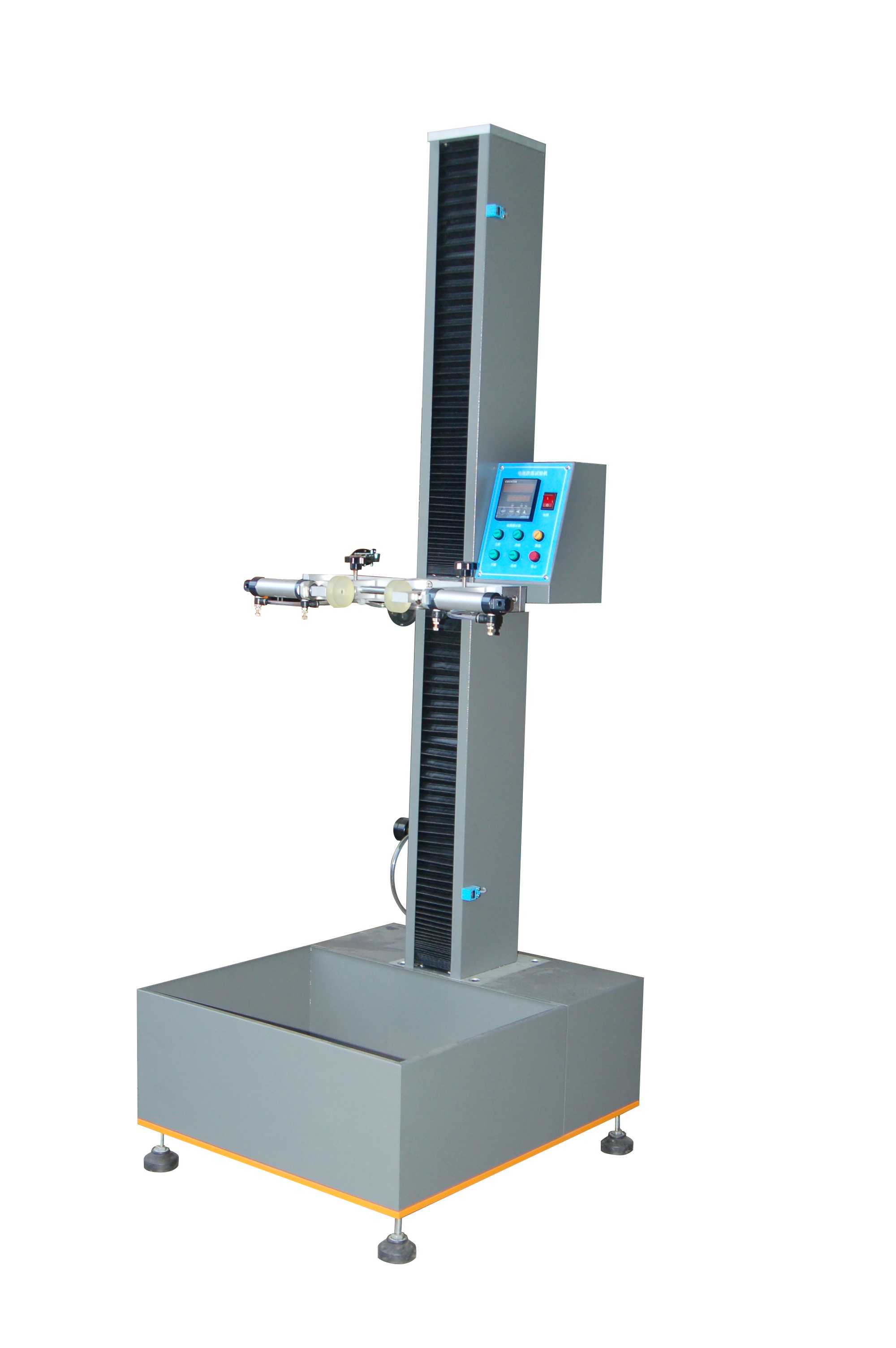

九、設備參考圖片：
