萬能拉力試驗機

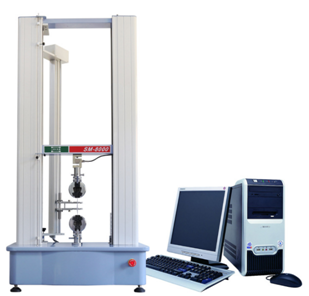

電子萬能拉力試驗機（整機圖片）
產品簡介：
本系列萬能電子拉力試驗機廣泛應用于橡膠塑料、薄膜、紡織、纖維、高分子復合材料、包裝帶、紙張、電線電纜、皮革膠帶、以及汽車零部件、合金材料及其它非金屬材料和金屬材料等行業。
測試選項：
●拉伸應力　　　●拉伸強度          ●斷裂強度　　　●斷裂伸長率
●定伸應力　　　●定應力伸長率      ●定應力力值　  ●撕裂強度
●壓力試驗　　　●彎曲試驗　　      ● 粘合力       ●剝離強度
●屈服強度      ●彈性模量          ●永久變形      ●比例限等等
試驗方式可選擇配置GB 、DIN、JIS、ASTM、ISO等多種試驗標準。



技術參數：

控制、測量系統：

（一）中央處理單元
中央處理單元采用精度高、響應快、操作便捷的設計方案，基于DSP+FPGA的單板集成技術在國內首家實現測量數據零間隙采集和系統控制零時間等待，打破了以往基于其他系統不可避免的錯位采集與排隊等待，該技術使得測量結果能夠真實再現材料受到外力作用時各項特征參數所發生的瞬間實際變化量。
（二）信號調理與采集單元
采用單一量程信號調節器可以在滿量程范圍內達到最高分辨率，簡化控制環調節。傳感器只需單程標定，自動選擇最佳量程，消除由于改變量程引起的瞬變現象，所有測量通道的同步數據采集速率可達3.8KHz，端口數據獲取速率最高可達200Hz，這意味著不會丟失數據，可提供最佳保真度。
（三）高集成度接口單元
CCS數字化控制系統可為操作人員提供豐富的傳輸接口，RS232接口可實現單臺設備在長距離范圍內的可靠傳輸；USB接口能夠為筆記本或其他PC機用戶提供試驗數據的便攜傳輸；CAN總線接口可為規模化試驗系統提供多機聯控模式下的智能數據傳輸。
（四）測量設備兼容單元
CCS系統提供不少于3個通道的應變片類傳感器輸入模塊和不少于6個通道的位置脈

沖采集模塊，所有通道的數據采集嚴格同步。基于硬件濾波的32級低頻去抖動技術使得位置脈沖在設備超低速閉環運行（保載）時所產生的擺動（干擾）脈沖能夠被有效識別并給予糾正，基于硬件QEI的四倍頻脈沖計數方式使得位移計數精度可以提高4倍，分辨率最高可達0.01um。
（五）提供現代試驗方法的伺服控制單元
CCS電子系統可對各種伺服執行機構進行PID閉環控制及多閉環無沖擊切換，以提供最精確、可重復的試驗，適用于各種材料的全部靜態試驗及大部分材料低周期范圍內的動態試驗。
(六)安全可靠的設計工藝
CCS電子系統所提供的控制任務零時間等待特性可以為客戶提供更加有保障的輔助保護功能，為復雜的材料測試提供完美的合法性操作全程跟蹤功能，提供簡潔整齊、連接牢靠的接口部件，所有接口部件的連接部分均鍍金處理，以保證設備長期運行穩定可靠，所使用的所有元件均采用無鉛（RoHS）環保材料，所有IC元件均采用工業級封裝，工作溫度在-40℃～85℃，可以確保整機控制系統在各種工作環境下都能發揮出色性能。

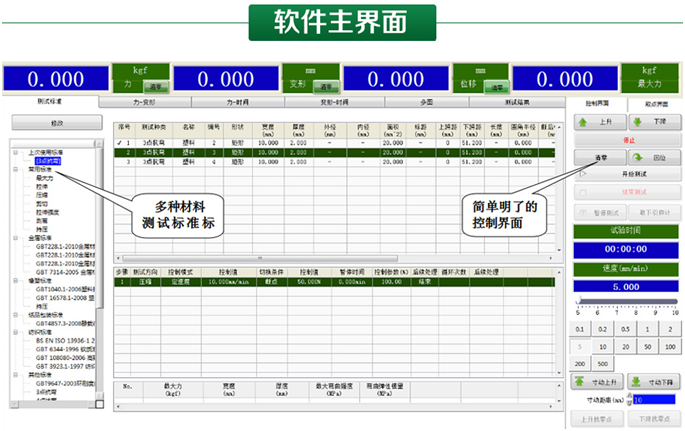

控制軟件：

操作用戶界面支持Windows98，Windows2000，Windows-Me，Windows-XP，試驗方式可選擇配置GB 、DIN、JIS、ASTM、ISO等多種試驗標準或自行編制試驗標準。
1、由計算機實現試驗參數的設定，接收輸入的初始指令，然后自動控制試驗的加載、保載、卸載、等全過程；
2、程序模塊化，將采集、顯示、保存、曲線處理，與試驗數據處理、報告系統變為獨立模塊；試驗數據處理采用全原代碼直接執行并且為BASIC結構的網頁語言VBScript編程，便于增加和修改參數計算；

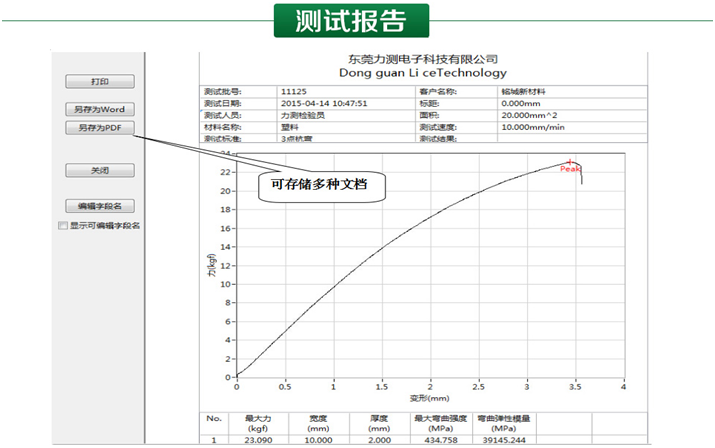

4、報告采用先進的水晶報告制作系統；可視化的編程格式，用戶可根據自己試驗的要求設計報告形式；
5、數據處理可用結構化查詢語言SQL，使調試可靠并簡化；可與辦公軟件Office接口，使軟件的擴展能力大大增強；用戶可通過數據庫查閱原始數據，便于材料研究；充分發揮測量數據的效能；

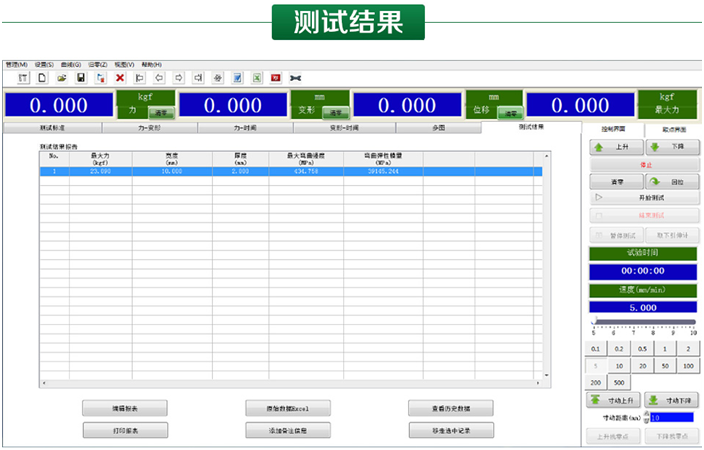

6、采集試驗數據，繪制多種試驗曲線：采集載荷、變形、位移等，可選擇變形—時間、應力—應變、負荷—變形、負荷—時間等多種曲線，實時顯示其中一種或多種曲線，坐標軸自動切換，也可手動切換，顯示曲線類型可以實時切換；
7、曲線分析：試驗過程中的應力、應變、位移曲線等可實時顯示；同組試樣的曲線可迭加對比，試驗曲線上的任意段可進行局部放大分析并支持放大打印，除放大、編歷外還可顯示并修改特征點、重現試驗過程；
8 、全量程不分檔，試驗過程中顯示曲線可根據試驗力和變形量的大小自動變換程；試驗參數、測試結果等能自動存儲；數據讀取：試驗參數可儲存、調用;
9、自動返回：移動橫梁可自動返回試驗初始位置；
10、自動校準：負荷、伸長可按所加標準值自動標定；
11、連續試驗：一批參數設定好后可連續進行試驗，也可連續試驗后再設定這批參數
隨機配置：
