一、齒輪的基本知識
-
齒輪是在機器中傳遞動力和運動的零件。齒輪傳動可完成減速、增速、變向等功能。
-
-

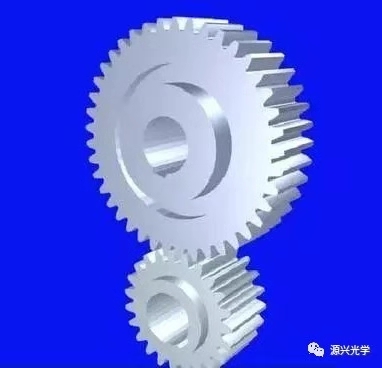

1．圓柱齒輪 用于兩平行軸之間的傳動。

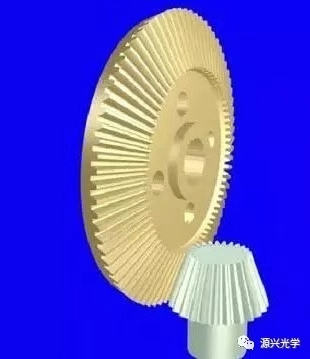

2．圓錐齒輪 用于兩相交軸之間的傳動。

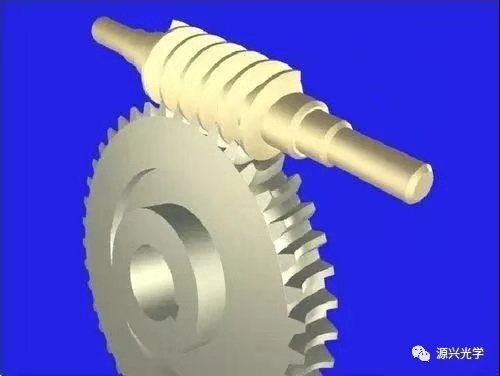

3．蝸桿蝸輪 用于兩交叉軸之間的傳動。

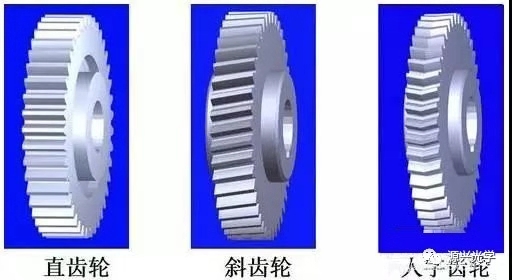

4、輪齒的方向：有直齒、斜齒、人字齒或弧形齒。
二、直齒圓柱齒輪的結構與參數

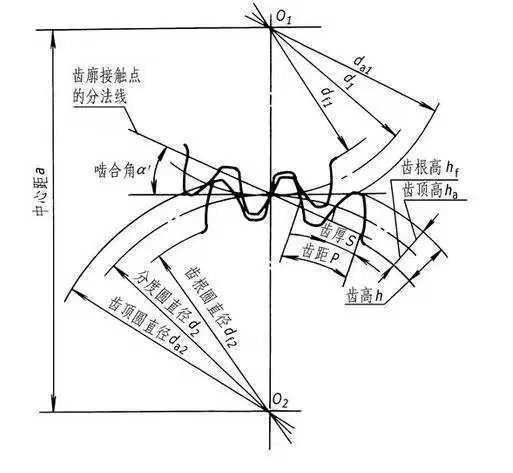

1、直齒圓柱齒輪各部分名稱及其代號
2、直齒圓柱齒輪的參數：
-
齒數z —— 齒輪上輪齒的個數。
-
齒頂圓直徑da——輪齒頂部的圓稱齒頂圓，其直徑用da表示。
-
齒根圓直徑df——齒槽根部的圓稱齒根圓，其直徑用df表示。
-
分度圓直徑d——連心線O1O2上兩相切的圓稱為節圓，其直徑用dˊ表示。分度圓直徑用d表示。在標準齒輪中，dˊ=d。

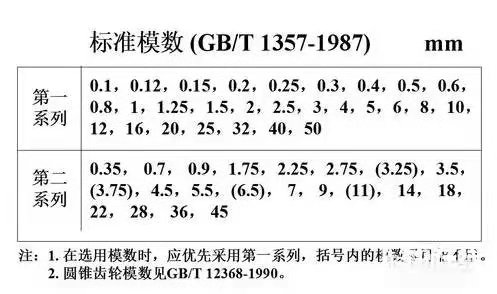

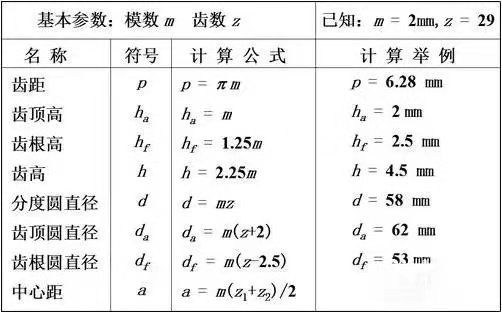

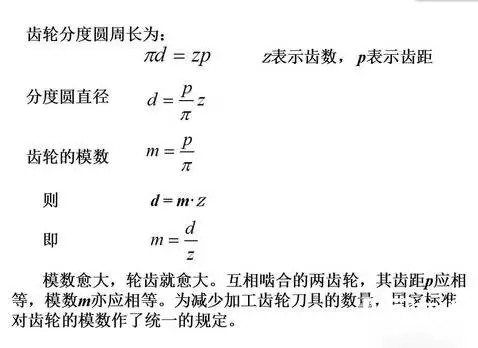

3、標準直齒輪各基本尺寸的計算公式及舉例
三、直齒圓柱齒輪的畫法

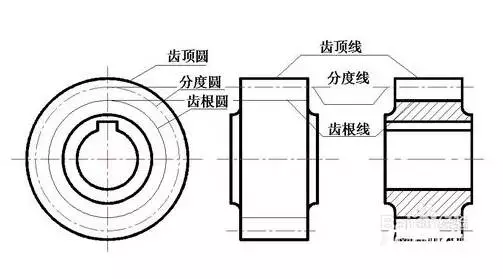

單個圓柱齒輪畫法：

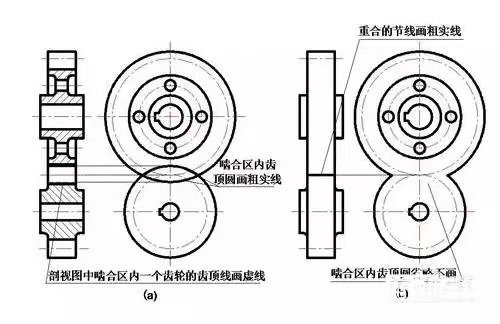

直齒圓柱齒輪嚙合的畫法：
齒輪和齒條嚙合畫法：

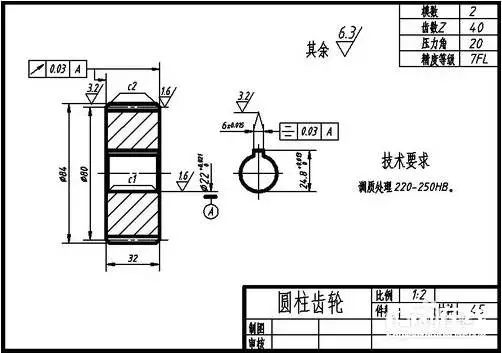

圓柱齒輪零件圖：
